Scheda per sperimentazione,
prototipi e piccole produzioni.
ECCEZIONALE
per velocizzare la prototipazione riduce notevolmente il numero
di ponticelli da effettuare per mezzo di PISTE già predisposte.
N° 728 Isole quadrate 1,8mm su due
lati a FORI metallizzati Diametro fori 1 mm.
MATRICE 28 x 26 passo 2,54 mm.
N°56 Isole rotonde 2,54 mm esterne
alla matrice per collegamenti IN/OUT diametro fori 1.3 mm.

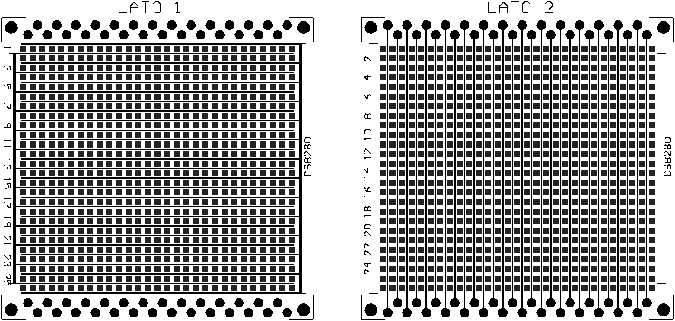

LATO 1 Griglia di piste trasversali per
collegamento ALIMENTAZIONE positiva e negativa ad ogni isola.
LATO 2 Griglia di piste trasversali per
collegamento IN/OUT terminanti alle isole esterne.
DIMENSIONI scheda: 82 x 80 mm.
MATERIALE: Vetronite FR4.
|
|
